  • 所属系列:电动刀型闸阀
  • 名    称:电动刀型闸阀
  • 型    号:PZ973H PZ973F PZ973Y
  • 检索关键字:PZ973H PZ973F PZ973Y 电动刀型闸阀


上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。

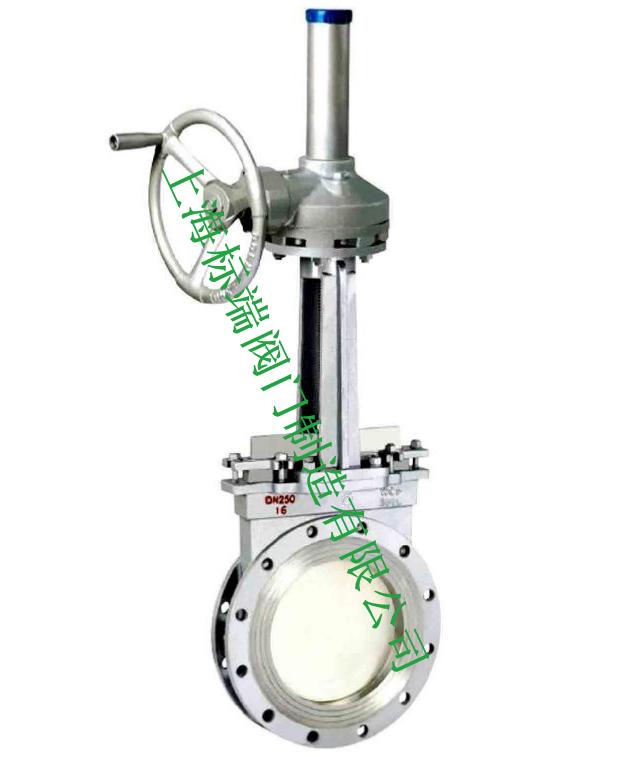

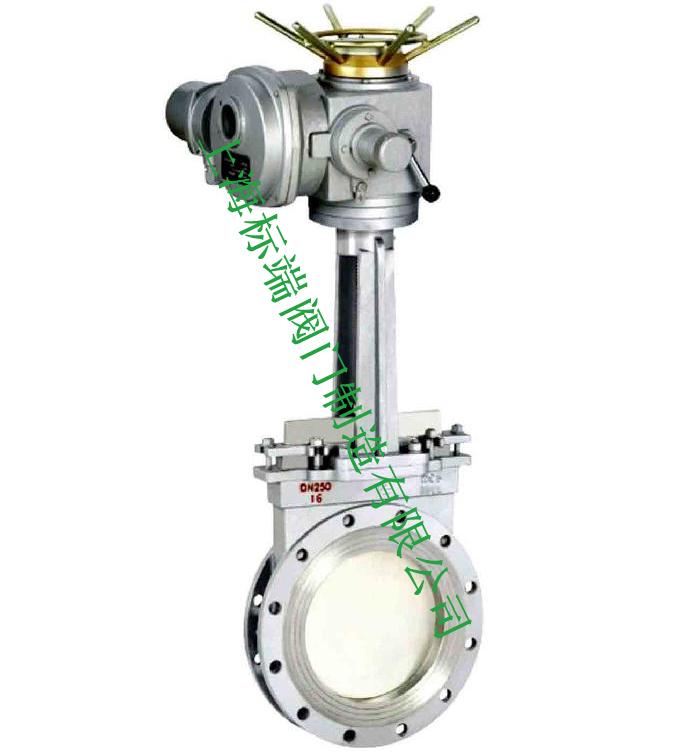

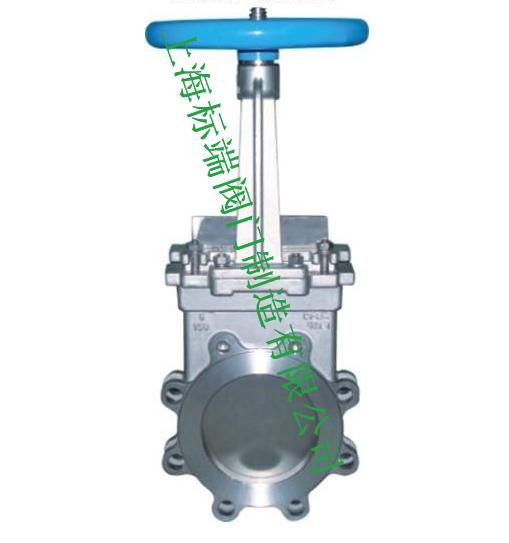

PZ973H、PZ973F、PZ973Y 电动刀型闸阀相关图片

一、产品说明

PZ973H、PZ973F、PZ973Y 电动刀型闸阀电动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ973H-10C~16C)、不锈钢(PZ973F-10P~16P PZ973Y-10P~16P),具有排渣功能的的闸阀。

超短结构长度,节省材料,可使管路系统整体重量大大减轻。占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性。闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭。通径范围:DN50~DN800,使用温度:≤ 100℃,应用于污水、造纸、化工、煤炭、制糖等领域,特别适合于造纸行业在管道上作调节与节流使用。

二、产品性能参数

PZ973H、PZ973F、PZ973Y 电动刀型闸阀

型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
PZ973H-10C 10~16 1.0~1.6 ≤ 100 纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P
三、产品零部件材料

PZ973H、PZ973F、PZ973Y 电动刀型闸阀

型号 材料
阀体 阀杆 密封面 填料
PZ973H-10C WCB 2Cr13 硬质合金、聚四氟乙烯 V型聚四氟乙烯、柔性石墨环
PZ973H-16C
PZ973F-10P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P CF8 (304) 0Cr18Ni9 (304)
PZ973Y-16P

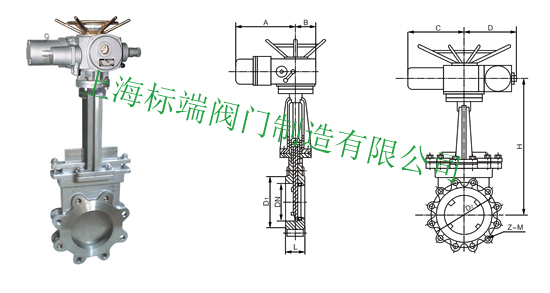

四、产品外形及结构尺寸 (PN10)

PZ973H、PZ973F、PZ973Y 电动刀型闸阀

DN L D D1 D2 H z×M D0
50 43 160 125 100 285 4×M16 180
65 46 180 145 120 298 4×M16 180
80 46 195 160 135 315 4×M16 220
100 52 215 180 155 365 8×M16 220
125 56 245 210 185 400 8×M16 230
150 56 280 240 210 475 8×M20 280
200 60 335 295 365 540 8×M20 360
250 68 390 350 320 630 12×M20 360
300 78 440 400 368 780 12×M20 400
350 78 500 460 428 885 16×M20 400
400 102 565 515 482 990 16×M22 400
450 114 615 565 532 1100 20×M22 530
500 127 670 620 585 1200 20×M22 530
600 154 780 725 685 1450 20×M27 600
800 190 1010 950 898 2000 24×M30 680
