  • 所属系列:动态平衡电动调节阀
  • 名    称:动态平衡电动调节阀
  • 型    号:EDRV
  • 检索关键字:EDRV动态平衡电动调节阀

上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。

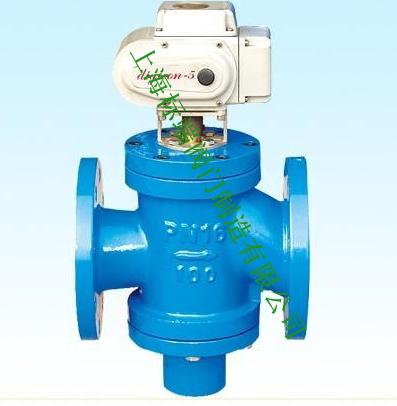

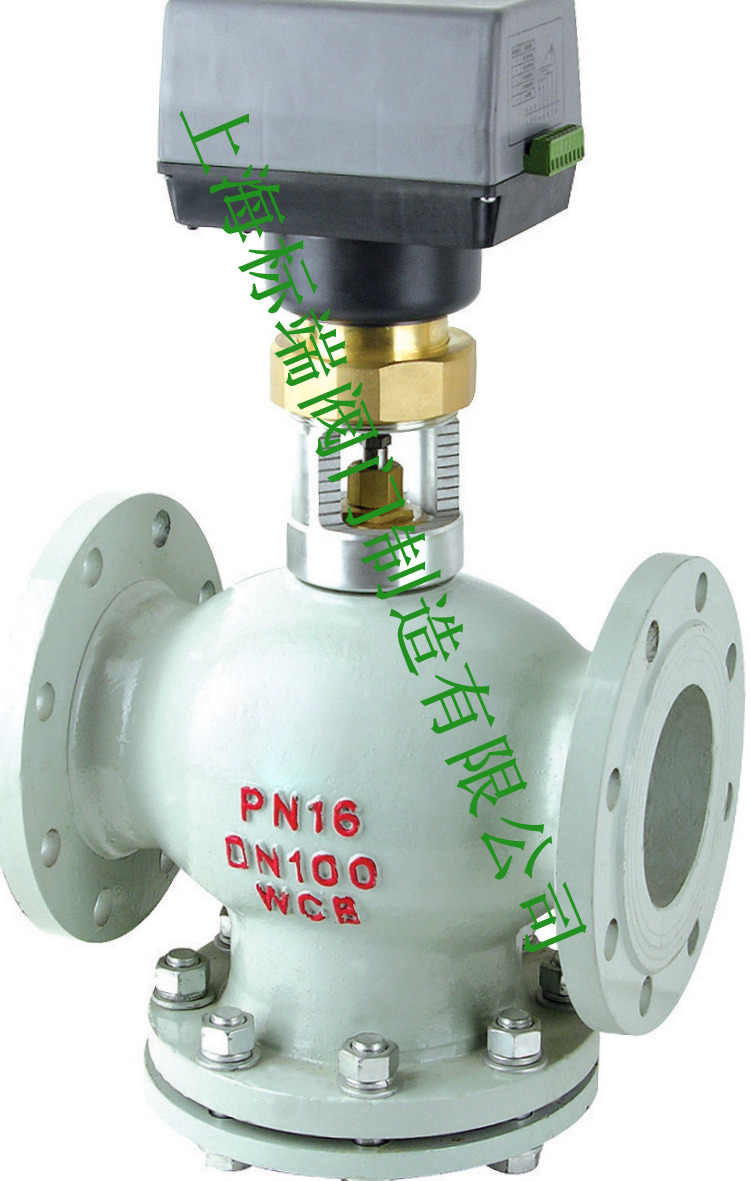

EDRV动态平衡电动调节阀相关图片

一、产品概述

EDRV动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。

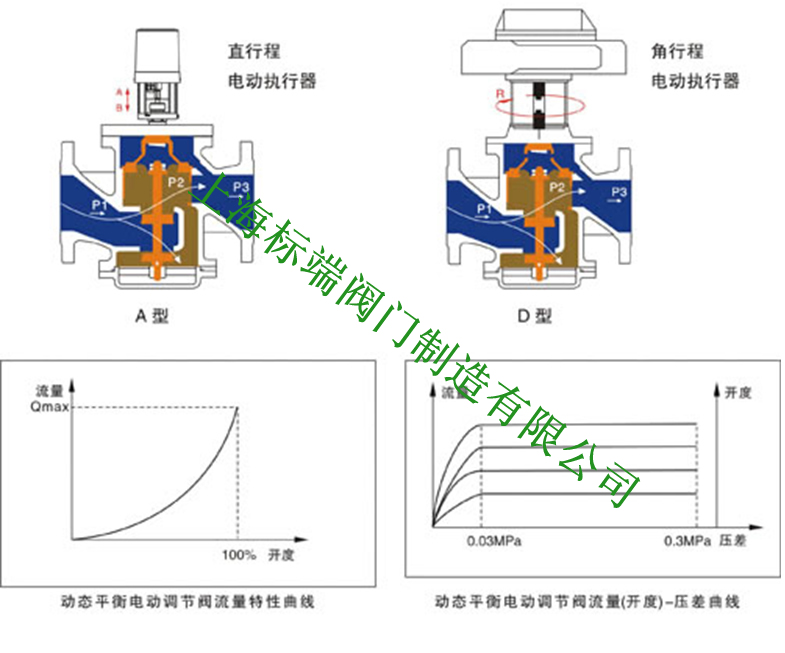

EDRV动态平衡电动调节阀在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
、当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动阀阀芯向下运动,使P1P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;

、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性

二、产品优点
  1.稳定:末端设备的流量变化不受系统压力波动的影响,流量变化不相互干扰。
  2.节能:较传统的系统节能6-20%
  3.高效:大大地缩短了调试时间,系统运行具有高效率。
三、产品特点
  1.驱动器为直行程,互换性好。
  2.流量特性曲线:直线/等百分比
  3.流量误差≤5%
  4.工作温度:0--100
1、EDRV动态平衡电动调节阀具有优良的电动调节功能:


  电动调节功能是指阀门能根据目标区域温度控制信号的变化自动的调节阀门的开度,从而改变水流量,最终使目标区域的实际温度与设定温度一致。评价电动调节功能好坏的是电动调节阀的流量特性曲线。在空调系统中,常用的电动调节阀的理想流量特性曲线是直线的或者等百分比的。但是对于一般的电动调节阀,在实际使用过程中由于阀权度较小,使得实际的流量特性曲线偏离理想的流量特性曲线。如图3,某电动调节阀理想的流量特性曲线是直线型(曲线1),但是在安装到系统管路上后实际的流量特性曲线接近快开型(曲线2),调节特性变差。
2、EDRV动态平衡电动调节阀由于独特的阀体结构,在实际的使用工程中阀权度基本为1,因此其实际的流量特性曲线与理想的流量特性曲线一致(如图4),没有偏离,因此具有优良的电动调节功能。

四、产品性能

阀体
阀套
阀芯
膜片
密封
电动执行器外壳
球墨铸铁
不锈钢
黄铜
EPDM
PTFE
铝合金

五、技术参数:

阀门形式
型号
规格
压差范围( KPa )
流量范围(m3/h)
工作压力
流量误差
流体温度
二通
EDRV1
DN25
30~300
0.2~2.9
PN16
5%
0~100℃
EDRV2
DN32
30~300
0.5~4.7
EDRV3
DN40
30~300
1~7.7
EDRV4
DN50
30~300
2~12.1
EDRV5
DN65
30~300
3~20.4
EDRV6
DN80
30~300
5~30.8
EDRV7
DN100
30~300
10~45.3
EDRV8
DN125
30~300
15~70.7
EDRV9
DN150
30~300
20~101.8
EDRV10
DN150
40~400
30~110

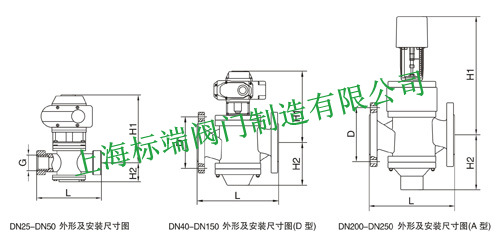

五、尺寸参数:


阀门形式
型号
规格
外形尺寸
长(L)
下高(H2)
上高(H1)

二通
EDRV1
DN25
160
70
265
EDRV2
DN32
180
100
275
EDRV3
DN40
200
110
285
EDRV4
DN50
230
120
290
EDRV5
DN65
290
124
339
EDRV6
DN80
310
150
348
EDRV7
DN100
350
158
357
EDRV8
DN125
400
193
379
EDRV9
DN150
480
193
379
EDRV10
DN150
480
193
379
