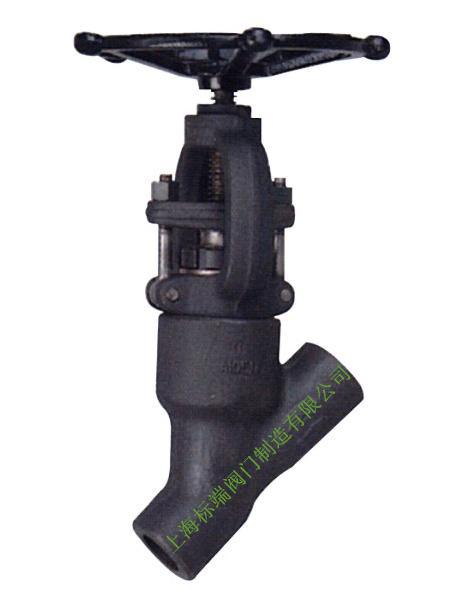

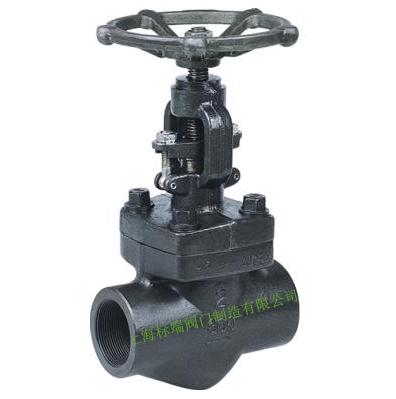

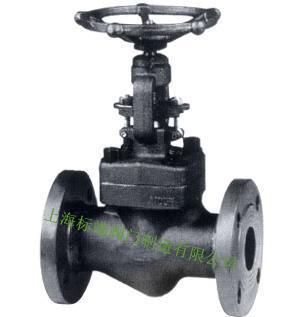

J41H J11H 锻钢截止阀相关图片
一、产品用途
锻钢截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀适用的压力、温度范围很大,本阀适用于小口径的管道,密封面不易磨损、擦伤,密封性能好,启闭时阀瓣行程小,启闭时间较短,阀门高度较小。
二、执行标准
设计制造:GB12224 GB/T12228 BG/T12235
结构长度:JB/T96-95
法兰尺寸:JB/T82.1~82.4-94
检验和试验:GB/T13927
三、性能参数
试验项目(PN) |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
气密封试验 |
0.6 | |||||
适用温度 |
≤425℃ | |||||
适用介质 |
水、油品、蒸气 |

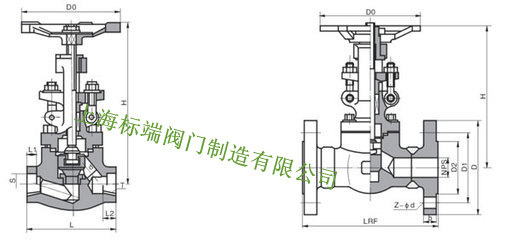

四、主要外形和连接尺寸
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | d | S | L1 | T | L2 | H | D0 | |
J41H-16C J41H-25 J41H-40 J11H-16C J11H-25 J11H-40 J61H-16C J61H-25 J61H-40 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
32 | 140 | 29 | 43 | 14 | 1? | 21 | 216 | 166 |
40 | 170 | 36 | 49 | 15 | 1? | 21 | 247 | 188 |
50 | 200 | 46 | 61 | 16 | 2 | 25 | 290 | 220 |
J41H-64 J11H-64 J61H-64 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
32 | 140 | 29 | 43 | 14 | 1? | 21 | 216 | 166 |
40 | 170 | 36 | 49 | 15 | 1? | 21 | 258 | 188 |
50 | 210 | 46 | 61 | 16 | 2 | 25 | 405 | 220 |
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | d | S | L1 | T | L2 | H | D0 | |
J41H-100 J11H-100 J61H-100 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
32 | 140 | 29 | 43 | 14 | 1? | 21 | 216 | 166 |
40 | 170 | 26 | 49 | 15 | 1? | 21 | 258 | 188 |
50 | 210 | 46 | 61 | 16 | 2 | 25 | 405 | 220 |
J41H-160 J11H-160 J61H-160 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 159 | 98 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 190 | 112 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 208 | 126 |
32 | 140 | 29 | 43 | 14 | 1? | 21 | 216 | 188 |
40 | 170 | 36 | 49 | 15 | 1? | 21 | 258 | 220 |
50 | 210 | 46 | 61 | 16 | 2 | 25 | 405 | 220 |
