上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。
一、产品用途

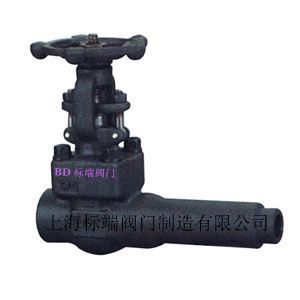

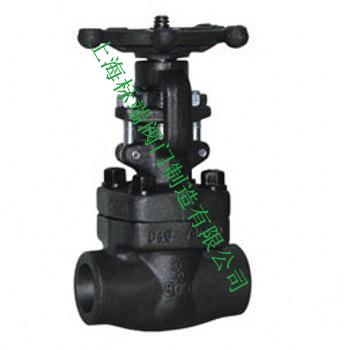

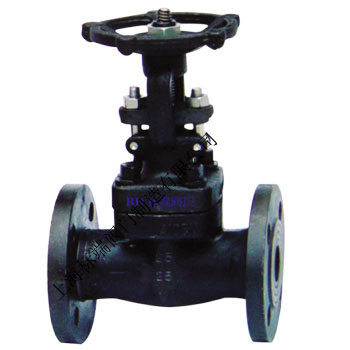

Z11H Z41H Z61H 型锻钢闸阀适用于 Class150~2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
二、执行标准
设计规范:JB/T 7746、API602
结构长度:JB/T 7746、工厂规范
承插口/螺纹:JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验:JB/T 9092、API598
压力-温度:GB/T 9131、ANSI B16.34
产品标识:GB/T 12220、MSS SP25
供货规范:JB/T 7928
三、性能规范
试验项目 |
强度试验 |
密封试验 |
气密封试验 |
适用温度(℃) |
适用介质 |
1.6 |
2.4 |
1.73 |
0.6 |
≤425 |
水、蒸汽、油品 |
2.5 |
3.8 |
2.75 | |||
4.0 |
6.0 |
4.4 | |||
6.4 |
9.6 |
7.04 | |||
10.0 |
15.0 |
11.0 | |||
16.0 |
24.0 |
17.6 | |||
800Lb |
21.0 |
15.4 |
≤200 |
腐蚀性介质 |
五、主要零部件材料
零件名称 |
零部件材料 |
阀体、阀盖 |
25 |
闸板、阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
密封圈 |
1Cr13+HF |
填料 |
柔性石墨 |
垫片 |
18-8/柔性石墨 |
螺栓 |
35/35CrMo |

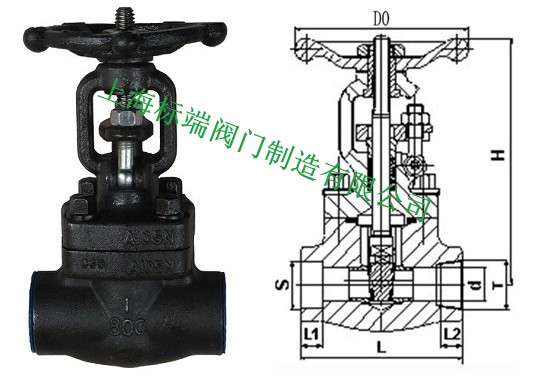

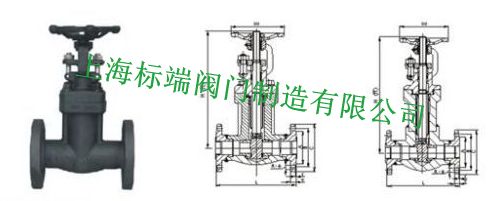

六、主要外形和连接尺寸
公称通径 | 主要外形尺寸和连接尺寸 | |||||||
L | d | S | L1 | T | L2 | H | D0 | |
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 |
40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-64 Z11H-64 Z61H-64 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-100 Z11H-100 Z61H-100 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-160 Z11H-160 Z61H-160 | ||||||||
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 160 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
