一、ZMAP ZMAB气动薄膜直通单座调节阀概述:

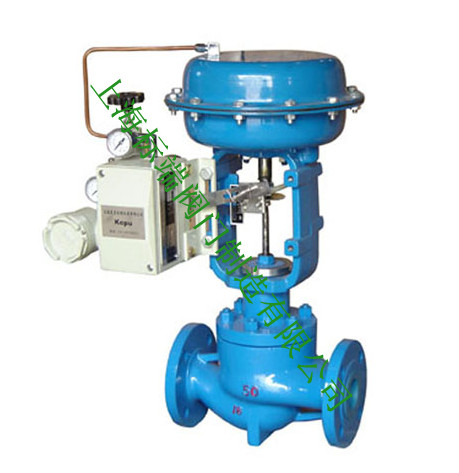

ZMAP-16/64气动薄膜直通单座调节阀,气动弹簧调节阀,ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器,它由气动薄膜执行机构和直通单座阀组成,单座柱塞型阀芯、阀芯采用顶底导向,结构简单,动作可靠。适用于泄漏量要求严格,阀前后压差不宜过高的工作场合。可配附件:定位器、手轮、电/气转换器、空气过滤减压器,

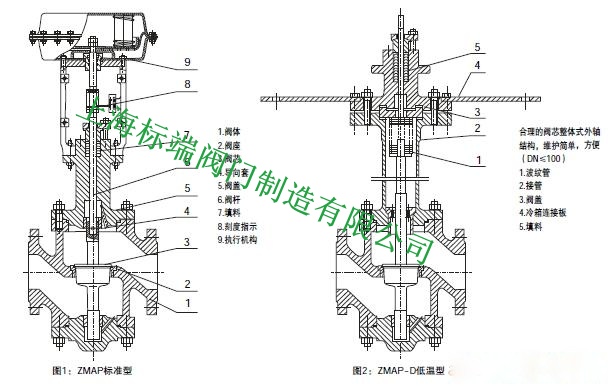

二、ZMAP ZMAB气动薄膜直通单座调节阀规格与技术参数:
|
三、ZMAP ZMAB气动薄膜直通单座调节阀执行机构主要技术参数:
型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
弹簧范围KPa |
20~100(标准);40~200;80~240;20~60;60~100 |
四、ZMAP ZMAB气动薄膜直通单座调节阀主要技术性能指标:
项目 |
指标值 | |
基本误差% |
不带定位器 |
±5.0 |
带定位器 |
±1.0 | |
回差% |
不带定位器 |
3.0 |
带定位器 |
1.0 | |
死区% |
不带定位器 |
3.0 |
带定位器 |
0.4 | |
允许泄漏量L/h |
1×10-3×阀额定容量 |
五、ZMAP ZMAB气动薄膜直通单座调节阀允许压差:
供气压力 MPa |
弹簧压力 KPa |
公称通径 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
阀座直径 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
0.14 |
20-100 |
允许压差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |
六、ZMAP ZMAB气动薄膜直通单座调节阀外形尺寸:
DN |
D |
H |
H1 | ||||
PN(MPa) | |||||||
1.6 |
4.0 |
6.4 |
常 温型 |
中温型 | |||
25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
七、ZMAP ZMAB气动薄膜直通单座调节阀主要零件材料及推荐使用温度范围:
零件名称 |
材料 |
温度范围 |
备注 |
阀 体 上阀盖 |
HT200 |
-20~200℃ |
|
ZG230-450 |
-40~450℃ |
||
ZG1Cr18Ni9Ti |
-250~550℃ |
||
阀芯、阀座、阀杆 |
1Cr18Ni9 |
-250~550℃ |
|
上下膜片 |
A3钢板 |
||
支架、顶盖 |
HT200 |
||
压缩弹簧 |
60Si2Mn |
||
波纹薄膜 |
5806胶夹480D尼龙66网眼布 |
||
填 料 |
聚四氟乙烯 |
-40~200℃ |
|
碳纤维 |
-120~350℃ |
||
柔性石墨 |
-40~600℃ |
八、ZMAP ZMAB气动薄膜直通单座调节阀订货须知:订货时请注明:
1、产品型号 2、公称压力 3、公称通径DN、阀座直径 4、弹簧范围 5、是否带附件 6、流量特性 7、阀前阀后压差 8、阀体、阀芯、阀座材料 9、流体介质种类 10、是否有其它特殊要求
