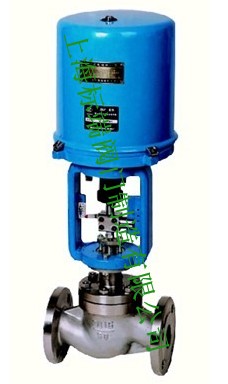

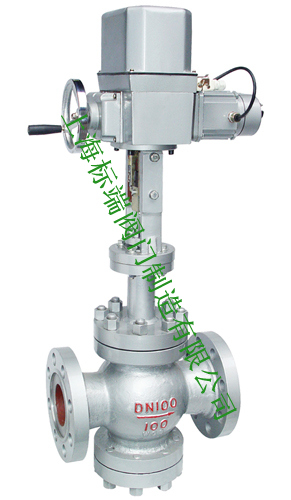

ZDZM电动套筒调节阀相关图片
一、ZDZM电动套筒调节阀概述
ZDZM电动套筒调节阀由DKZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力,接受0~10mA或4~20mA直流信号,自动地控制调节阀开度,从而达到对压力、温度、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数,且允许压差大,稳定性好,工作时不易产生振动,适用性强等优点,广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
二、ZDZM电动套筒调节阀主要技术参数和性能指标
1、主要技术参数
公称通径DN(mm) |
25 |
40 |
50 |
80 |
100 |
150 |
200 | |
额定流量系数Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 | |
流量特性 |
直线、等百分比 | |||||||
公称压力PN(MPa) |
1.6,4.0,6.4 | |||||||
连接型式 |
法兰连接:PN1.6按JB79-59标准 | |||||||
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 | |||||
出抽推力(N) |
4000 |
6400 |
6400 | |||||
行程L(mm) |
16 |
25 |
40 |
60 | ||||
全行程时间(S) |
12.5 |
20 |
32 |
40 | ||||
作用方式 |
电开式(K)常用;电关式(B) | |||||||
输入信号 |
0~10mA 4~20mA DC | |||||||
供电电源 |
220V;50~60Hz | |||||||
固有可调比R |
30:1 |
2、主要技术性能指标
项目 |
技术性能指标 |
基本误差% |
≤±5 |
回差% |
≤3 |
死区% |
≤5 |
泄漏量 |
0.01%×阀额定容量 |
额定流量系数误差% |
≤±10 |
3、材料和适用温度范围
阀体材料 |
材料牌号 |
公称压力(MPa) |
适用温度范围(℃) | |
常温型 |
热片型 | |||
铸钢 |
ZG230~450 |
4.0,6.4 |
-40~250 |
-40~450 |
铸不锈钢 |
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti |
4.0,6.4 |
-40~250 |
-60~450 |
4、允许压差
标准组配的ZDZM电动套筒调节阀允许压差较大,但考虑到介质流体对阀塞、套筒的冲蚀和高压差引起的噪声、振动,因此当阀的压差超过3MPa时:则应采取相应的工艺措施。
5、外形尺寸
公称通径DN(mm) |
A×B |
L |
H |
H1 | |||
1.6 |
4.0 |
6.4 |
常温型 |
散热型 | |||
25 |
230×460 |
184 |
197 |
210 |
668 |
819 |
75 |
40 |
222 |
235 |
251 |
684 |
835 |
95 | |
50 |
254 |
267 |
286 |
684 |
835 |
98 | |
80 |
230×530 |
298 |
317 |
337 |
785 |
946 |
130 |
100 |
352 |
368 |
394 |
795 |
946 |
156 | |
125 |
260×630 |
451 |
473 |
508 |
945 |
1160 |
208 |
150 |
600 |
615 |
650 |
945 |
1160 |
250 | |
200 |
650 |
670 |
690 |
1050 |
1320 |
265 | |
300 |
740 |
770 |
800 |
1145 |
1380 |
295 |
