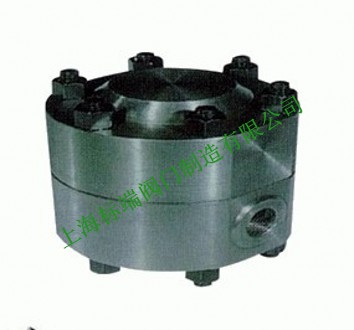

HRW150高温高压圆盘式疏水阀用于高温高压的饱和蒸汽主管和透平机的蒸汽亚临界状态使用。本阀门适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用,从而达到节能和防止水锤现象及其可能引起的故障。
HRF150 HRF3 高温高压圆盘式蒸汽疏水阀结构特点
1、在工作压力范围内,无需调整,节能效果显著。
2、抗蚀性强,动作可靠,经久耐用。
3、可迅速排出设备起动时的空气及冷凝结水,排量大,漏气率小。
4、阀内部装有自动清除装置,新型皇冠式阀片,密封极为可靠。蒸汽保湿装置,高效节能。

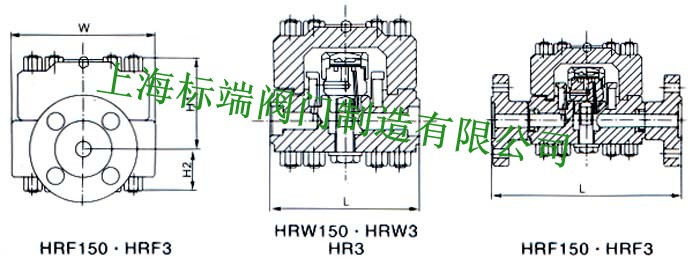

HRF150 HRF3 高温高压圆盘式蒸汽疏水阀主要外型及连接尺寸
产品型号 | 公称通径 DN(mm) |
连接方式 | 最高允许 温度(℃) |
阀体材质 | 外形尺寸(mm) | |||
L | H1 | H2 | W | |||||
HRF3 | 15 | 法兰 | 500 | WCB | 230 | 78 | 35 | 135 |
20 | 法兰 | 500 | WCB | 230 | 78 | 35 | 135 | |
25 | 法兰 | 500 | WCB | 230 | 78 | 35 | 135 | |
HRW3 | 15 | 承插焊 | 500 | WCB | 130 | 78 | 35 | 135 |
20 | 承插焊 | 500 | WCB | 130 | 78 | 35 | 135 | |
25 | 承插焊 | 500 | WCB | 130 | 78 | 35 | 135 | |
HR3 | 15 | 内螺纹1/2" | 500 | WCB | 130 | 78 | 35 | 135 |
20 | 内螺纹1/2" | 500 | WCB | 130 | 78 | 35 | 135 | |
25 | 内螺纹1/2" | 500 | WCB | 130 | 78 | 35 | 135 | |
HRF150 CS49H-160V |
15 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 |
20 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
25 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
32 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
40 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
50 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
HRW150 CS49H-160V |
15 | 承插焊 | 500 | WCB | 220 | 122 | 58 | 228 |
20 | 承插焊 | 500 | WCB | 220 | 122 | 58 | 228 | |
25 | 承插焊 | 500 | WCB | 220 | 122 | 58 | 228 | |
32 | 承插焊 | 500 | WCB | 320 | 122 | 58 | 228 | |
40 | 承插焊 | 500 | WCB | 320 | 122 | 58 | 228 | |
50 | 承插焊 | 500 | WCB | 320 | 122 | 58 | 228 |
