  • 所属系列:气动三通球阀
  • 名    称:气动三通球阀
  • 型    号:Q613F-10/16/25C/P
  • 检索关键字:气动球阀,气动三通球阀

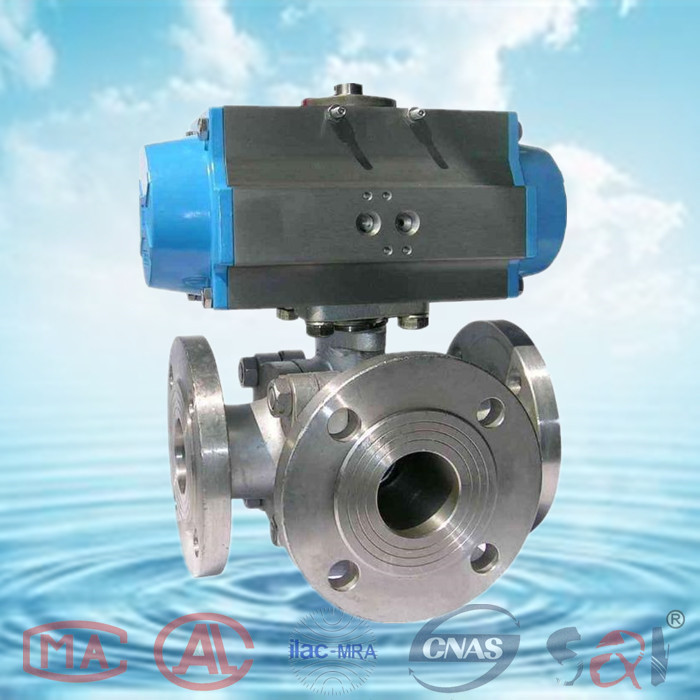

一、产品介绍及相关图片:
气动三通球阀Q613F采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大。
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
2、调节型附件:电气定位器、气动定位器、电气转换器
3、气源处理附件:空气过滤调压阀、气源处理三联件
4.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,阀板的旋转角度(0-90°角度),具有较好的调节控制流量等参数
5、采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高
6、气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传
动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损
         气动三通球阀Q613F90°回转开关轻松,密封可靠,使用寿命长,广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。
适用于 PN1.0~6.40MPa,工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。


二、产品特点:

1、流体阻力小、气动球阀是所有阀门分类中流体阻力最小的一种,即使是缩径气动球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚好的自润滑性,与球体的磨擦损失小,故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且气动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

三、主要技术参数:

公称通经DN(mm)
DN15-DN200
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
不锈钢-29~300℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
四、主要零件的材质:
零件名称
材料
阀体
SS304/1Cr18Ni19Ti
球体
SS304/1Cr18Ni9Ti
阀轴
2Cr13不锈钢、304
密封圈
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL
填料
聚四氟乙烯PTFE对位聚苯PPL
五、执行标准:
GB/T12237-1989 GB/T15185-1994 JB/T53167-1999
JC/T783-2004 JB/T7745-1995 JB/T8861-2004
六、外形尺寸:
