  • 所属系列:
  • 名    称:铸钢气动对夹式蝶阀
  • 型    号:D673H-16C
  • 检索关键字:气动蝶阀、铸钢气动蝶阀、铸钢气动对夹式蝶阀

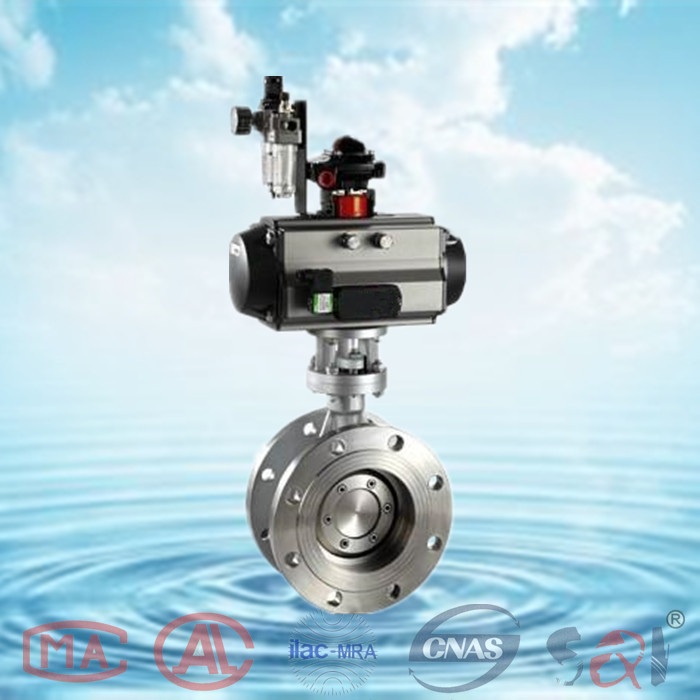

一、产品介绍及相关图片:
铸钢气动对夹式蝶阀D673H-16C采用新型系列AT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大。
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
2、调节型附件:电气定位器、气动定位器、电气转换器
3、气源处理附件:空气过滤调压阀、气源处理三联件
4.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,阀板的旋转角度(0-90°角度),具有较好的调节控制流量等参数
5、采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高
6、气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损
铸钢气动对夹式蝶阀D673H-16C90°回转开关轻松,密封可靠,使用寿命长,广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

 二、产品特点:
铸钢气动对夹式蝶阀D673H-16C采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、主要技术参数:
公称通经DN(mm)
50~2000
公称药理PN(MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动

四、主要零件的材质:

零件名称
材料
阀体
WCB、合金钢、不锈钢、QT450-10
蝶板
WCB、合金钢、不锈钢、QT450-10
阀轴
2Cr13不锈钢、合金钢
密封圈
不锈钢圈
填料
柔性石墨

五、执行标准:

制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
六、外形尺寸:

公称
通径
DN
外形尺寸
连接尺寸
L
H
D73H/D373H/D673H/D973H
PN0.6MPa
PN1.0MPa
H1
A1
B1
D1
Z-d
D1
Z-d
50
43
112
350
180
200
110
4-14
125
4-18
65
46
115
370
180
200
130
4-14
145
4-18
80
64
120
380
180
200
150
4-18
160
8-18
100
64
138
420
180
200
170
8-18
180
8-18
125
70
164
460
180
200
200
8-18
210
8-18
150
76
175
555
270
280
225
8-18
240
8-22
200
89
208
605
270
280
280
12-18
295
8-22
250
114
243
680
270
280
335
12-22
350
12-22
300
114
283
800
380
420
395
12-22
400
12-22
350
127
310
835
380
420
445
16-22
460
16-22
400
140
340
915
450
470
495
16-22
515
16-26
450
152
380
960
480
490
550
16-22
565
20-26
500
152
410
1020
480
490
600
20-22
620
20-26
600
178
470
1225
480
490
705
20-26
725
20-30
700
229
550
1355
640
660
810
24-26
840
24-30
800
241
640
1470
640
660
902
24-30
950
24-33
900
241
710
1545
750
860
1020
24-30
1050
28-33
1000
300
770
1795
850
900
1120
28-30
1160
28-36
1200
360
890
1965
850
900
1340
32-33
1380
32-39

公称
通径
DN
外形尺寸
连接尺寸
L
H
D73H/D373H/D673H/D973H
PN1.6MPa
PN2.5MPa
H1
A1
B1
D1
Z-d
D1
Z-d
50
43
112
350
180
200
125
4-18
125
4-18
65
46
115
370
180
200
145
4-18
145
8-18
80
49
120
380
180
200
160
8-18
160
8-18
100
56
138
420
180
200
180
8-18
190
8-22
125
64
164
460
180
200
210
8-18
220
8-26
150
70
175
555
270
280
240
8-22
250
8-26
200
71
208
605
270
280
295
12-22
310
12-26
250
76
243
680
270
280
335
12-26
370
12-30
300
83
283
825
380
420
410
12-26
430
16-30
350
92
310
900
380
420
470
16-26
490
16-33
400
102
340
980
450
470
525
16-30
550
16-36
450
114
380
1030
480
490
585
20-30
600
20-36
500
127
410
1105
480
490
650
20-33
660
20-36
600
154
470
1310
480
490
770
20-36
770
20-39
700
165
550
1435
640
660
840
24-36
875
24-42
800
190
640
1605
640
660
950
24-39
990
24-48
900
203
710
1745
750
860
1050
28-39
1090
28-48
1000
216
770
1885
850
900
1170
28-42
1210
28-56
1200
254
890
2105
850
900
1390
32-48
1420
32-56

公称
通径
DN
外形尺寸
连接尺寸
L
H
D73H/D373H/D673H/D973H
PN4.OMPa
H1
A1
B1
D1
Z-d
50
43
112
350
180
200
125
4-18
65
46
115
370
180
200
145
8-18
80
49
120
380
180
200
160
8-18
100
56
138
420
180
200
190
8-22
125
64
164
460
180
200
220
8-26
150
70
175
555
270
280
250
8-26
200
71
208
605
270
280
320
12-30
250
76
243
680
270
280
385
12-33
300
83
283
825
380
420
450
16-33
350
92
310
900
380
420
510
16-36
400
102
340
980
450
470
585
16-39
450
114
380
1030
480
490
610
20-39
500
127
410
1105
480
490
670
20-42
