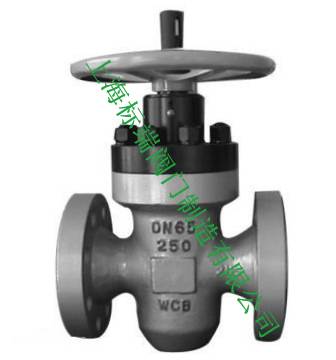

Z43F KZ43F平板闸阀型 PN10~PN160 法兰连接单闸板平板闸阀:手动、法兰连接、明杆平行式刚性单闸板,阀座密封面材料为铬不锈钢+聚四氟乙烯,公称压力 PN16~PN160,阀体材料为碳素钢(Z43F-10C~160)、抗硫化处理碳素(KZ43F-10C~160)的带导流孔的平板闸阀。
产品性能参数
Z43F 平板闸阀型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
Z43F-10C~160 |
10~160 |
1.0~16.0 |
≤121 |
水、油品、蒸汽 |
KZ43F-10C~160 |
含硫天然气 |
Z43F平板闸阀型 PN10~PN160 法兰连接单闸板平板闸阀零部件材料
型号 |
材料 |
阀体 |
阀杆 |
密封面 |
填料 |
Z43F-10C~160 |
碳素钢 |
铬不锈钢 |
铬不锈钢+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈 |
KZ43F-10C~160 |
碳素钢(抗硫化处理) |
抗硫化不锈钢 |
铬不锈钢+聚四氟乙烯 |
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈 |

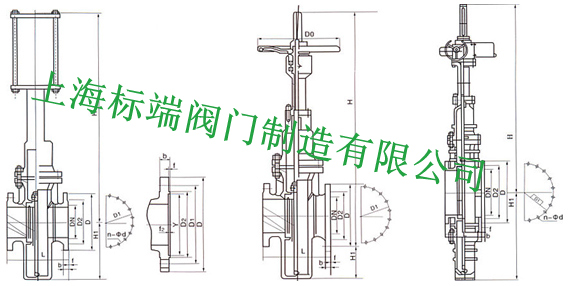

Z43F平板闸阀-10型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
130 |
250 |
25 |
65 |
190 |
180 |
145 |
120 |
20 |
4×Φ18 |
550 |
160 |
300 |
44 |
80 |
203 |
195 |
160 |
135 |
22 |
4×Φ18 |
610 |
180 |
300 |
49 |
100 |
229 |
215 |
180 |
155 |
22 |
8×Φ18 |
700 |
214 |
300 |
57 |
125 |
254 |
245 |
210 |
185 |
24 |
8×Φ18 |
798 |
257 |
350 |
104 |
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
300 |
350 |
115 |
200 |
292 |
335 |
295 |
265 |
26 |
8×Φ23 |
1130 |
388 |
350 |
154 |
250 |
330 |
390 |
350 |
320 |
28 |
12×Φ23 |
1290 |
475 |
400 |
264 |
300 |
356 |
440 |
400 |
368 |
28 |
12×Φ23 |
1480 |
547 |
450 |
330 |
350 |
381 |
500 |
460 |
428 |
30 |
16×Φ23 |
1600 |
625 |
450 |
506 |
400 |
406 |
565 |
515 |
482 |
32 |
16×Φ25 |
1850 |
712 |
500 |
616 |
450 |
432 |
615 |
565 |
532 |
32 |
20×Φ25 |
2080 |
785 |
500 |
858 |
500 |
457 |
670 |
620 |
585 |
34 |
20×Φ25 |
2300 |
880 |
600 |
1155 |
600 |
508 |
780 |
725 |
685 |
36 |
20×Φ30 |
2680 |
1045 |
800 |
1848 |
700 |
610 |
895 |
840 |
800 |
40 |
24×Φ30 |
3080 |
1190 |
800 |
2475 |
800 |
660 |
1010 |
950 |
905 |
44 |
24×Φ34 |
3491 |
1360 |
1000 |
3498 |
900 |
711 |
1110 |
1050 |
1005 |
46 |
28×Φ34 |
3897 |
1510 |
1000 |
4686 |
1000 |
811 |
1220 |
1180 |
1115 |
50 |
28×Φ34 |
4317 |
1715 |
1200 |
6094 |
Z43F平板闸阀-16型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
16 |
4×Φ18 |
450 |
130 |
250 |
27 |
65 |
190 |
180 |
145 |
120 |
18 |
4×Φ18 |
550 |
160 |
300 |
46 |
80 |
203 |
195 |
160 |
135 |
20 |
8×Φ18 |
610 |
180 |
300 |
52 |
100 |
229 |
215 |
180 |
155 |
20 |
8×Φ18 |
700 |
214 |
300 |
60 |
125 |
254 |
245 |
210 |
185 |
22 |
8×Φ18 |
798 |
257 |
350 |
110 |
150 |
267 |
280 |
240 |
210 |
24 |
8×Φ23 |
895 |
300 |
350 |
126 |
200 |
292 |
335 |
295 |
265 |
26 |
12×Φ23 |
1130 |
388 |
350 |
165 |
250 |
330 |
405 |
355 |
320 |
30 |
12×Φ25 |
1480 |
547 |
450 |
385 |
300 |
356 |
460 |
410 |
375 |
30 |
12×Φ25 |
1480 |
547 |
450 |
385 |
350 |
381 |
520 |
470 |
435 |
34 |
16×Φ25 |
1660 |
625 |
450 |
550 |
400 |
406 |
580 |
525 |
485 |
36 |
16×Φ25 |
1850 |
712 |
500 |
671 |
450 |
432 |
640 |
585 |
545 |
40 |
20×Φ30 |
2080 |
785 |
500 |
1069 |
500 |
457 |
705 |
650 |
608 |
44 |
20×Φ34 |
2300 |
880 |
600 |
1320 |
600 |
508 |
840 |
770 |
718 |
48 |
20×Φ41 |
2680 |
1045 |
800 |
2035 |
700 |
610 |
910 |
840 |
788 |
50 |
24×Φ41 |
3080 |
1190 |
800 |
3201 |
800 |
660 |
1020 |
950 |
898 |
52 |
24×Φ41 |
3491 |
1360 |
1000 |
3960 |
900 |
11 |
1120 |
1050 |
998 |
54 |
28×Φ41 |
3897 |
1510 |
1000 |
5445 |
1000 |
811 |
1255 |
1170 |
1110 |
56 |
28×Φ48 |
4317 |
1715 |
1200 |
6776 |
Z43F平板闸阀-25型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
178 |
160 |
125 |
100 |
20 |
4×Φ18 |
450 |
130 |
250 |
27 |
65 |
190 |
180 |
145 |
120 |
22 |
8×Φ18 |
550 |
160 |
300 |
49 |
80 |
203 |
195 |
160 |
135 |
22 |
8×Φ18 |
610 |
180 |
300 |
55 |
100 |
229 |
230 |
190 |
160 |
24 |
8×Φ23 |
700 |
214 |
300 |
66 |
125 |
254 |
270 |
220 |
188 |
28 |
8×Φ25 |
798 |
257 |
350 |
121 |
150 |
267 |
300 |
250 |
218 |
30 |
8×Φ25 |
895 |
300 |
350 |
121 |
200 |
292 |
360 |
310 |
278 |
34 |
12×Φ25 |
1130 |
390 |
350 |
181 |
250 |
330 |
425 |
370 |
332 |
36 |
12×Φ30 |
1290 |
480 |
400 |
310 |
300 |
336 |
485 |
430 |
390 |
40 |
16×Φ30 |
1480 |
550 |
450 |
410 |
350 |
381 |
550 |
490 |
448 |
44 |
16×Φ34 |
1660 |
625 |
450 |
580 |
400 |
406 |
610 |
550 |
505 |
48 |
16×Φ34 |
1850 |
710 |
500 |
700 |
450 |
432 |
660 |
600 |
550 |
50 |
20×Φ34 |
2080 |
785 |
500 |
110 |
500 |
457 |
730 |
660 |
610 |
52 |
20×Φ41 |
2300 |
880 |
600 |
1410 |
600 |
508 |
840 |
770 |
718 |
56 |
20×Φ41 |
2680 |
1050 |
800 |
2120 |
700 |
610 |
955 |
875 |
815 |
60 |
24×Φ48 |
3080 |
1190 |
800 |
3310 |
800 |
660 |
1070 |
990 |
930 |
64 |
24×Φ48 |
3491 |
1360 |
1000 |
4200 |
900 |
711 |
1180 |
1090 |
1025 |
66 |
28×Φ54 |
3897 |
1510 |
1000 |
5630 |
1000 |
811 |
1305 |
1210 |
1140 |
68 |
28×Φ58 |
4317 |
1720 |
1200 |
7040 |
Z43F平板闸阀-40型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
216 |
160 |
125 |
100 |
20 |
4×Φ18 |
458 |
130 |
250 |
42 |
65 |
241 |
180 |
145 |
120 |
22 |
8×Φ18 |
555 |
150 |
300 |
62 |
80 |
283 |
195 |
160 |
135 |
22 |
8×Φ18 |
615 |
180 |
300 |
75 |
100 |
305 |
230 |
190 |
160 |
24 |
8×Φ23 |
710 |
214 |
300 |
82 |
125 |
381 |
270 |
220 |
188 |
28 |
8×Φ25 |
800 |
257 |
350 |
146 |
150 |
403 |
300 |
250 |
218 |
30 |
8×Φ25 |
796 |
300 |
350 |
181 |
200 |
419 |
375 |
320 |
282 |
38 |
12×Φ30 |
1135 |
388 |
350 |
346 |
250 |
457 |
445 |
385 |
345 |
42 |
12×Φ34 |
1401 |
475 |
400 |
451 |
300 |
502 |
510 |
450 |
408 |
46 |
16×Φ34 |
1580 |
547 |
450 |
682 |
Z43F平板闸阀-63型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
250 |
175 |
135 |
105 |
26 |
4×Φ23 |
460 |
158 |
300 |
60 |
65 |
280 |
200 |
160 |
130 |
28 |
8×Φ23 |
555 |
190 |
300 |
79 |
80 |
310 |
210 |
170 |
140 |
30 |
8×Φ23 |
625 |
225 |
350 |
93 |
100 |
350 |
250 |
200 |
168 |
32 |
8×Φ25 |
720 |
255 |
350 |
108 |
125 |
400 |
295 |
240 |
202 |
36 |
8×Φ30 |
806 |
275 |
400 |
180 |
150 |
450 |
340 |
280 |
240 |
38 |
8×Φ34 |
910 |
330 |
400 |
225 |
200 |
550 |
405 |
345 |
300 |
44 |
12×Φ34 |
1145 |
410 |
500 |
385 |
250 |
650 |
470 |
400 |
352 |
48 |
12×Φ41 |
1411 |
490 |
500 |
539 |
300 |
750 |
530 |
460 |
412 |
54 |
16×Φ41 |
1590 |
570 |
600 |
836 |
Z43F平板闸阀-100型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
250 |
195 |
145 |
112 |
28 |
4×Φ25 |
468 |
158 |
300 |
65 |
65 |
280 |
220 |
170 |
138 |
32 |
8×Φ25 |
565 |
190 |
300 |
93 |
80 |
310 |
230 |
180 |
148 |
34 |
8×Φ25 |
625 |
225 |
350 |
108 |
100 |
350 |
265 |
210 |
172 |
38 |
8×Φ30 |
720 |
255 |
350 |
134 |
125 |
400 |
310 |
250 |
210 |
42 |
8×Φ34 |
806 |
275 |
400 |
203 |
150 |
450 |
350 |
290 |
250 |
46 |
12×Φ34 |
910 |
330 |
400 |
317 |
200 |
550 |
430 |
360 |
312 |
54 |
12×Φ41 |
1145 |
410 |
500 |
545 |
250 |
650 |
500 |
430 |
382 |
60 |
12×Φ41 |
1411 |
490 |
500 |
627 |
300 |
750 |
585 |
500 |
442 |
70 |
16×Φ48 |
1590 |
570 |
600 |
869 |
平板闸阀Z43F KZ43F-160型法兰连接单闸板平板闸阀主要外形及结构尺寸(mm)
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
50 |
300 |
215 |
165 |
132 |
36 |
8×Φ25 |
473 |
158 |
300 |
90 |
65 |
340 |
245 |
190 |
152 |
44 |
8×Φ30 |
570 |
190 |
300 |
125 |
80 |
380 |
260 |
205 |
168 |
46 |
8×Φ30 |
630 |
225 |
350 |
170 |
100 |
472 |
300 |
240 |
200 |
48 |
8×Φ34 |
725 |
255 |
350 |
220 |
125 |
500 |
355 |
285 |
238 |
60 |
8×Φ41 |
810 |
275 |
400 |
375 |
150 |
550 |
390 |
318 |
270 |
66 |
12×Φ41 |
915 |
330 |
400 |
650 |
200 |
630 |
480 |
400 |
345 |
78 |
12×Φ48 |
1150 |
410 |
500 |
840 |
250 |
775 |
580 |
485 |
425 |
88 |
12×Φ54 |
1416 |
490 |
500 |
1120 |
300 |
900 |
665 |
570 |
510 |
100 |
16×Φ54 |
1595 |
570 |
600 |
1390 |
产品品质承诺
一、设计制造标准
我公司所提供的各类阀门均按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。
二、产品质保体系
我公司已取得 CQC 公司的 ISO9001:2008 质量管理体系认证,具备完善的质保体系。
三、质量控制
- 对所有分供方都进行考察、评审,所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件在进厂时都需经过严格复查,检验合格后方准入库;
- 对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单;
- 产品制造严格执行“双三检”制度,不合格零件不转序、不装配、不出厂;
- 总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试(介质为水、煤油、气体);
- 我公司对产品的质量及交货期负责,产品交货之日起质保期为一年,终身维护。对于产品质量引起的后果,我公司承担相应的责任。如因操作不当引起的后果,我公司将以最低成本价对设备进行维护。
产品供货承诺
- 我们保证提供全新的无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件。在货物抵达工地后,将同时派出技术人员到现场免费对产品做技术指导、培训,指导安装、调试。
- 接到贵方反映产品质量问题后 2 小时做出答复,负责处理有关产品质量事宜,直到贵方满意为止。
- 工程运行后我公司将派出由总工程师带领的询访组收取有关产品质量等信息反馈,以求改进。
- 我公司分别向客户提供售后服务热线、技术热线、质保热线。保证有关部门 12 小时有人服务,主要人员 24 小时开通手提电话提供服务。
- 产品出厂合格率 100%,在质保期内发现缺陷/潜在的缺陷,我公司负责免费维修或更换,并赔偿损失。免费提供技术咨询和服务。
- 所有产品将及时、准确地发往客户指定地点,随产品装箱的有产品使用说明书及合格证,如客户需要,我公司将派有关人员亲临现场指导安装、调试。
售后服务承诺
- 明确售后服务的优惠条件及保修的响应时间:在质保期间内在 24~36 小时(省外 48 小时)内到达现场维修。质保期满后,明确例行维保时间和各项维修承诺。
- 阀门类设备提供免费维修 1 年并提供在此期限内的免费备件清单,免费维保期间内如发生非人为原因引起的损坏(不可抗力原因除外),我公司将及时免费更换和修理。
- 设备要求实行终身包修,免费保修期满后买方如委托我公司进行维护保养,我公司将对设备进行维护更换件(出厂价),并详细列出维保内容。
- 我公司提供设备最低使用期限,在此期限内,发生非人为操作原因的重特大事故(不可抗力原因除外),买方有权追溯卖方的责任。
- 当某种设备停止或改姓生产时,我公司事先将停止或改型生产的计划通知买方,使买方有足够的时间采购所需备件;同时我公司免费提供该备件图纸及有关技术参数。
- 我公司提供的伴随服务
- 安装调试中负责进行设备维修、操作及对操作维保人员的培训。免费提供上述服务。
- 要求提供的备件:保证设备正常运行的标准配置附件及专用工具,均包含在全套设备的投标价中。
- 我公司本着以客户利益为第一,想客户所想、急客户所急,尽己所能满足客户的要求,做好售后服务。
上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。上海名牌,上海市著名 商标。是一家具有几十年历史的大型阀门生产企业,是全国最主要的闸阀、截止阀、球阀、 蝶阀、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业 具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。
公司全称 |
上海标端阀门制造有限公司 |
生产地址 |
上海市金山区廊下镇友好村向化5008号 |
销售地址 |
上海市闵行区星宝东街148号 |
客户电话 |
400-869-6269 |
销售一部 |
+86-021-54477822 |
销售二部 |
+86-021-51877897 |
图文传真 |
+86-021-54296897 |
企业邮箱 |
bdfm88@163.com |
官网网址 |
http://www.shbdv.com |
