  • 所属系列:衬氟蝶阀
  • 名    称:衬氟蝶阀
  • 型    号:D371F46 D341F46
  • 检索关键字:D371F46 D341F46衬氟蝶阀

上海标端阀门制造有限公司(原上海标端阀门厂),国家级高新技术企业。“标端牌”是一家具有几十年历史的大型阀门生产企业,是全国最主要和最大的球阀、闸阀、蝶阀、截止阀、止回阀、调节阀、平衡阀、电磁阀、减压阀、疏水阀、过滤器、隔膜阀、安全阀、阻火器、呼吸阀、管夹阀、针型阀、柱塞阀、旋塞阀、汽水分离器、水力控制阀等通用阀门供应商之一。在石油、化工、冶金、电力、建筑、热力、供水等行业具有很高的知名度及影响力。产品一直供不应求,畅销国内外市场。

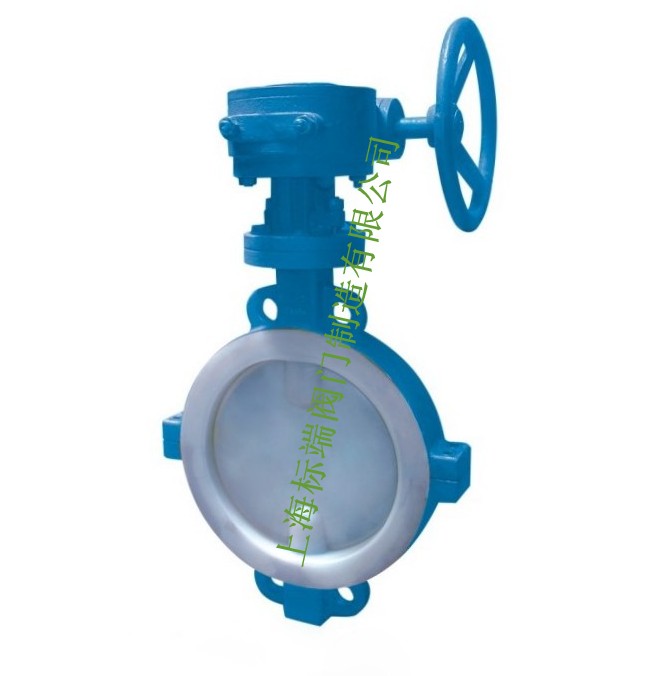

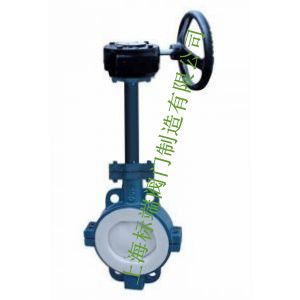

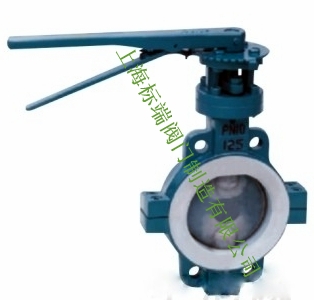

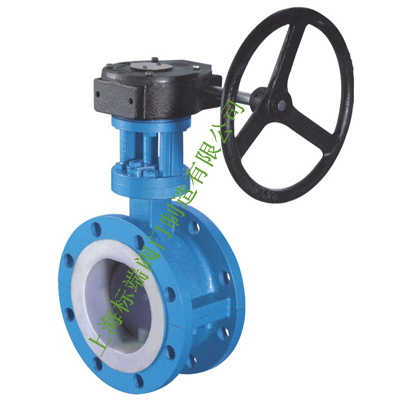

蜗轮对夹式衬氟蝶阀D371F46 D341F46相关图片

一、产品简介:

D371F46 D341F46蜗轮对夹式衬氟蝶阀衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

  二、详细资料:



D371F46 D341F46蜗轮对夹式衬氟蝶阀衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;

可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。

阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制,从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。

保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。

产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质

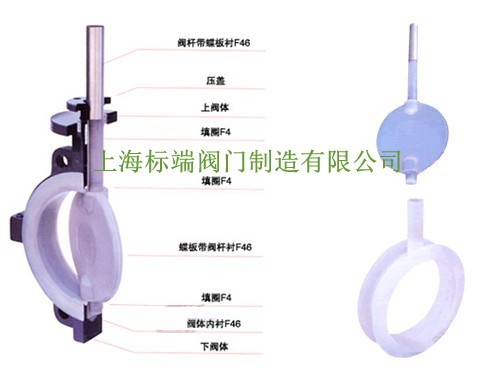

三、主要零部件材料表

D371F46 D341F46蜗轮对夹式衬氟蝶阀

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

35

CF8

CF8M

CF3

CF3M

3

阀杆

1Cr13

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

000Cr17Ni14Mo2

4

衬里/阀座

PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

5

密封圈

FPM(氟橡胶)

FPM(氟橡胶)

6

弹性条(垫)

Si(硅橡胶)

Si(硅橡胶)

7

调节定位座

0Cr18Ni9

0Cr18Ni9

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

8

紧固螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr18Ni9Ti

1Cr18Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

操作手柄

ZL101

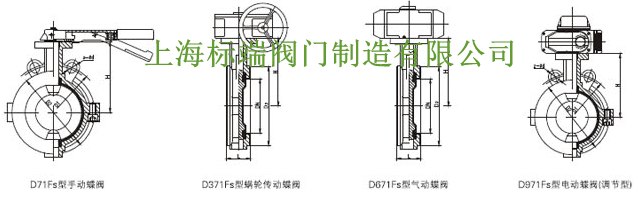

四、主要外形和连接尺寸



D371F46 D341F46蜗轮对夹式衬氟蝶阀

公称通经

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN

NPS

PN1.0MPa

PN1.6MPa

40

3/2

33

145

110

85

3

18

4-φ18

145

110

85

3

18

4-φ18

50

2

43

160

125

100

3

20

4-φ18

160

125

100

3

20

4-φ18

65

5/2

46

180

145

120

3

20

4-φ18

180

145

120

3

20

4-φ18

80

3

46

195

160

135

3

22

4-φ18

195

160

135

3

22

8-φ18

100

4

52

215

180

155

3

22

8-φ18

215

180

155

3

24

8-φ18

125

5

56

245

210

185

3

24

8-φ18

245

210

185

3

26

8-φ18

150

6

56

280

240

210

3

24

8-φ23

280

240

210

3

28

8-φ18

200

8

60

335

295

265

3

26

8-φ23

335

295

265

3

30

12-φ23

250

10

68

390

350

320

3

28

12-φ23

405

355

320

3

32

12-φ25

300

12

78

440

400

368

3

28

12-φ23

460

410

375

4

34

12-φ25

350

14

78

500

460

428

4

30

16-φ23

520

470

435

4

38

16-φ25

400

16

102

565

515

482

4

32

16-φ25

580

525

485

4

40

16-φ30

450

18

114

615

565

532

4

32

20-φ25

640

585

545

4

44

20-φ30

500

20

127

670

620

585

4

34

20-φ25

705

650

608

4

46

20-φ34

600

24

154

780

725

685

5

36

20-φ30

840

770

718

5

54

20-φ41

700

28

165

895

840

800

5

40

24-φ30

910

840

788

5

54

24-φ41

800

32

190

1010

950

905

5

44

24-φ34

1020

950

898

5

54

24-φ41

900

36

203

1110

1050

1005

5

46

28-φ34

1120

1050

998

5

54

28-φ41

1000

40

216

1220

1160

1115

5

50

28-φ34

1255

1170

1110

5

60

28-φ48

1200

48

254

1450

1380

1325

5

56

32-φ41
